Галтовка. Слово знакомое далеко не каждому, но если человек хоть раз держал в руках отполированный металлический брелок, гладкую пластиковую деталь от автомобиля или ювелирное украшение без заусенцев – он уже сталкивался с результатом этого процесса. За этой красотой и функциональностью стоит специальное оборудование, которое в цехах и мастерских работает почти незаметно, но без него многие отрасли просто встали бы.
Обработка деталей в сыпучей абразивной среде – именно так в двух словах можно описать галтовку. Внутри барабана или вибрационной чаши детали вместе с наполнителем движутся, сталкиваются, трутся друг о друга и о гранулы. Со временем острые края сглаживаются, поверхность становится чистой, а иногда даже блестит, как зеркало. Этот метод применяют и для снятия заусенцев, и для удаления окалины, и для подготовки поверхности под покраску или гальванику. Если вам интересно посмотреть, какое именно оснащение предлагается сейчас на рынке, можно перейти в каталог галтовочных материалов и оборудования – там собраны основные варианты и расходники, которые пригодятся в работе.
Сама идея обработки трением не нова. Мастера веками использовали похожие методы, засыпая мелкие детали в кожаные мешки с песком и катали их по столу. Но сегодня технологии ушли далеко вперед, и оборудование стало точным, производительным и довольно разнообразным.
Галтовочное оборудование: основные типы и конструкции
Выбор конкретной машины зависит от того, что именно нужно делать: грубо обдирать литые заготовки или мягко полировать хрупкие детали. И если начать разбираться, то окажется, что универсального решения не существует. Каждый тип хорош в своей нише.
Барабанные галтовки – это, наверное, самый узнаваемый вид. Представьте себе цилиндр или многогранную призму, которая вращается на валу. Внутрь засыпают детали и абразив, включают мотор, и барабан начинает крутиться. Детали внутри поднимаются на определенную высоту, а затем падают вниз, ударяясь о слой наполнителя. Такой цикл повторяется снова и снова. Плюсы: простота, надежность, низкая цена. Минусы: шум, ограниченная скорость обработки и не всегда равномерное воздействие на сложные поверхности.

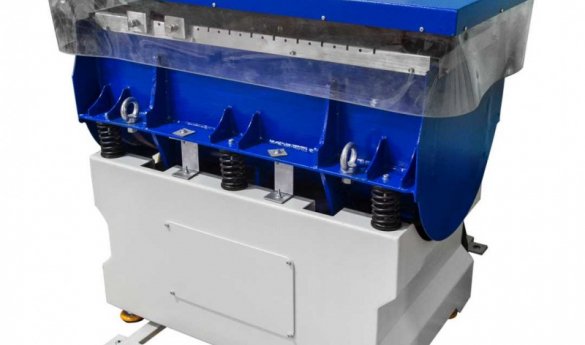

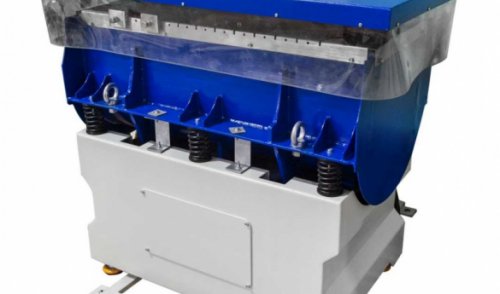

Вибрационные галтовки устроены иначе. Рабочая чаша (обычно круглая или прямоугольная) стоит на пружинистых опорах. Под ней расположен вибратор с дебалансными грузиками. Когда он включается, вся конструкция начинает колебаться с частотой от 20 до 50 герц. Детали вместе с абразивом не падают, а как бы перекатываются по спирали, постоянно перемешиваясь. Это гораздо щадящий режим, чем в барабане. Удары слабее, но частота контактов выше. В результате можно обрабатывать более хрупкие изделия, и качество поверхности получается выше. Правда, стоит такая машина дороже, и настройка требует опыта.
Есть еще центробежные галтовки. Это уже высокоскоростное оборудование. Детали зажимаются в роторе и принудительно продавливаются через слой абразива. Скорость обработки – в разы выше, чем у предыдущих типов. Применяют их там, где нужна массовая обработка мелких однотипных деталей, например, винтов или гаек. Но для сложных или нежных изделий такая агрессивная технология не подходит.
Отдельно стоят сухие и мокрые процессы. В сухой галтовке используют обычный абразивный порошок или дробленую скорлупу орехов, а в мокрой добавляют воду с моющими составами. Мокрый способ лучше удаляет грязь, охлаждает детали и уменьшает пыль, но потом приходится сушить и утилизировать сточные воды.
Как подобрать режим и наполнитель
Вот тут начинается самое интересное. На самом деле, купить станок – это половина дела. Главное – подобрать правильный режим и расходные материалы. И здесь часто случаются ошибки.
Допустим, у вас есть медная деталь. Медь мягкая. Если засыпать ее в барабан с грубым корундом и включить на полную мощность, то вместо гладкой поверхности получится испорченная заготовка с глубокими царапинами. А если взять тот же корунд, но очень мелкий, добавить воды и мыла, и использовать вибрационную установку – результат будет отличным.
Абразивные наполнители бывают разной формы и состава. Керамические тела – это основные рабочие лошадки. Они тяжелые, плотные, хорошо снимают металл. Пластиковые гранулы – легкие, используются для финишной обработки и полировки. А для совсем тонкой работы применяют дробленые косточки фруктов или скорлупу грецкого ореха. Это органические материалы, они мягко воздействуют на поверхность и часто используются в ювелирке.
И еще важный момент – классификация деталей по размеру. Крупные детали не должны смешиваться с мелкими, иначе мелкие застрянут в отверстиях крупных, и придется их потом выковыривать. Ну, или они просто деформируются от ударов.
Обслуживание и эксплуатация галтовочных машин
Многие считают, что галтовка – это просто "кинул детали и забыл". На практике все немного сложнее. Хотя, справедливости ради, современные станки действительно могут работать в полуавтоматическом режиме. Однако есть моменты, которые требуют внимания.
Например, вибрационное оборудование чувствительно к равномерности загрузки. Если засыпать детали только с одной стороны, вибратор быстро выйдет из строя из-за дисбаланса. А еще нужно периодически проверять крепление пружин и состояние резиновых амортизаторов. Иначе через пару месяцев интенсивной работы вибрация начнет передаваться на пол, и соседи по цеху будут недовольны.
В барабанных галтовках главная проблема – износ футеровки. Внутренние стенки покрывают резиной или полиуретаном, чтобы металл не повреждался. Но этот слой истирается. И если вовремя не заметить, то детали начнут контактировать уже с жестким металлом корпуса, появится ржавчина и брак.
Кстати, о шуме. Барабанные установки шумят сильно. Иногда уровень доходит до 90–100 децибел. Это как рядом с отбойным молотком. Поэтому многие производители сейчас переходят на вибрационные модели, потому что они работают тише. Хотя и не сказать, что совсем бесшумно.
Где применяется галтовочное оборудование
Перечень отраслей огромен. Начнем с машиностроения – там галтовкой обрабатывают тысячи мелких деталей: втулки, пружины, стопорные кольца, шайбы. Без этой операции они бы царапали друг друга, а сборка превратилась бы в мучение.
Ювелирная промышленность – отдельная песня. Там галтовка используется практически на каждом этапе. После литья кольца или подвески покрыты темной окалиной. Их отправляют в вибрационную чашу с мелким абразивом. Через несколько часов окалина исчезает, и появляется матовый блеск. Затем идет полировка – уже с деревянными шариками или скорлупой. И только после этого начинается ручная доводка.
Строительная сфера и производство крепежа тоже активно используют галтовку. Болты, гайки, шурупы – все это проходит через барабаны, чтобы удалить заусенцы от резьбонакатных станков. И знаете, если бы не этот процесс, то каждый болт при вкручивании мог бы зажевать или сломаться.
Даже в производстве пластмассовых деталей, например, для автомобилей или бытовой техники, используют галтовку. Пластик после литья имеет острые кромки и некрасивые линии разъема. Их мягко сглаживают в вибрационных установках с пластиковыми гранулами. Вода туда не добавляется, чтобы не намочить материал.
Как выбрать оборудование для своего производства
Это, пожалуй, самый частый вопрос. И ответ зависит от объема и типа деталей.
Во-первых, определитесь с габаритами. Если ваша деталь крупнее кулака, то барабанная галтовка подойдет редко. Чаще используют вибрационные чаши большого диаметра, где детали лежат свободно и не бьются друг о друга. Для мелких серий или единичных экземпляров есть настольные вибрационные установки – они занимают мало места и не требуют много энергии.
Во-вторых, оцените производительность. Барабан работает дольше, но может взять большую загрузку. Вибрация быстрее, но объем ограничен. Опять же, центробежные станки – самые быстрые, но и самые дорогие.
В-третьих, подумайте о шуме и пыли. Если цех расположен рядом с офисами, возможно, стоит вложиться в вибрационное оборудование с шумоизоляцией. А еще можно рассмотреть мокрую галтовку, чтобы пыли не было.
Ну, и конечно, бюджет. Барабанные модели компании "ГалтоТех" стартуют от нескольких тысяч рублей за б/у варианты. Вибрационные промышленные установки – это уже несколько сотен тысяч. Однако если учесть, что качество обработки на вибрации выше, а брака меньше, то инвестиция часто оправдана.
В любом случае, перед покупкой стоит попросить производителя или поставщика сделать тестовую партию. Отправить им свои детали, выбрать режимы, посмотреть результат. Многие компании это предлагают бесплатно или за небольшую плату. Это сэкономит вам много нервов, потому что на словах одно, а на деле – совсем другое.
Теперь возвращаясь к началу. Галтовка – это не просто старая технология, а целая экосистема методов и машин. Здесь есть место и дешевым барабанам, и высокотехнологичным вибрационным системам с программным управлением. Выбор за вами. Но какой бы вариант вы ни выбрали, он, скорее всего, окупится за счет снижения ручного труда и повышения качества продукции. А если у вас возникнут сомнения, всегда можно заглянуть в каталоги и проконсультироваться с теми, кто работает с этим оборудованием каждый день.
