Заказ ЖБИ упирается в строчку вроде «С 90.30-8» или «КС 15-9». Для проектировщика это исчерпывающее описание изделия, для заказчика — набор символов, из-за которого на объект приезжает не то, что нужно. Между тем система обозначений логична: в марке зашиты размеры, несущая способность и исполнение. Разберём, как читаются марки основных изделий, чтобы сверять спецификацию и счёт самостоятельно. Актуальную номенклатуру с размерами и массой удобно смотреть на сайте завода-производителя.
Общая логика обозначений

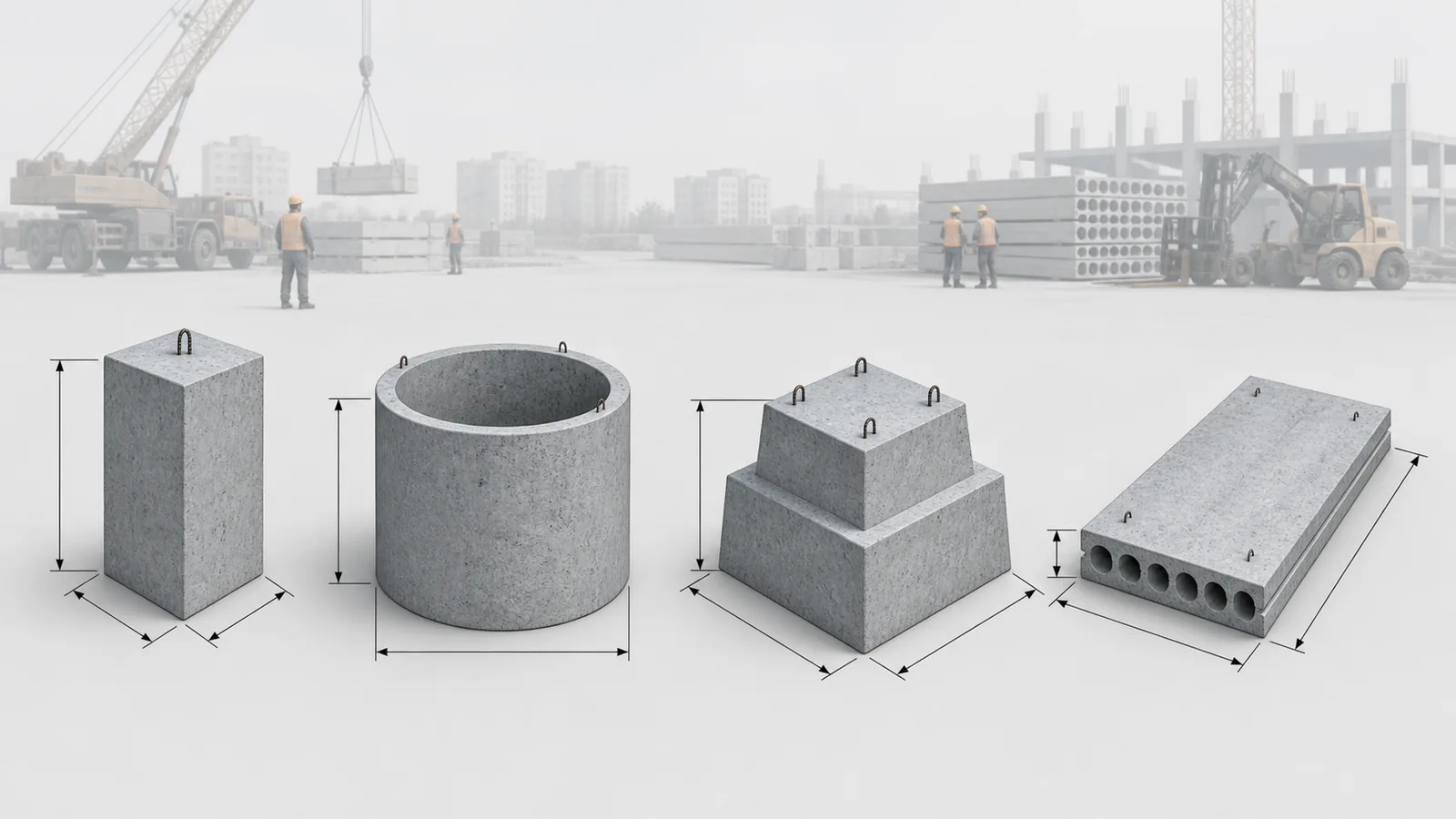

Почти все марки ЖБИ строятся по одной схеме: буквы — тип изделия, первые цифры — основные размеры, последняя группа — характеристика по нагрузке или исполнению. Размеры почти всегда даются в дециметрах и округляются до целого: 30 дм — это 3000 мм, а 18 дм в дорожной плите означает фактические 1750 мм.
Округление и вводит в заблуждение чаще всего. Человек читает «плита 30.18» и ждёт ровно 1800 мм ширины, а получает 1750 — при раскладке на площадке разница в пять сантиметров на десяти рядах даёт полметра расхождения. Поэтому марка — это ориентир для подбора, а точные габариты всегда берут из таблицы изделия.
Сваи: С 90.30-8
Забивные железобетонные сваи выпускают по ГОСТ 19804-2012. Марка читается так:
- С — свая цельная квадратного сечения с ненапрягаемой арматурой. Встречаются также СЦ (цельная), СК (круглая), СП (полая).
- 90 — длина в дециметрах, то есть 9000 мм.
- 30 — сторона квадратного сечения в сантиметрах: 300x300 мм.
- 8 — номер типоразмера по армированию: чем выше цифра, тем мощнее рабочая арматура и выше несущая способность.
То есть С 90.30-8 — это девятиметровая свая сечением 300x300 мм с усиленным армированием. Соседняя С 90.30-6 внешне неотличима, но рассчитана на меньшую нагрузку, и подменить одну другой на объекте нельзя.
Кольца и элементы колодцев: КС 15-9
Кольца, плиты перекрытия и днища колодцев выпускают по ГОСТ 8020-2016. Здесь схема ещё проще:
- КС — кольцо стеновое. КЦД или КСД — кольцо с дном, КО — кольцо опорное под люк.
- 15 — внутренний диаметр в дециметрах: 1500 мм.
- 9 — высота в дециметрах: 900 мм.
Значит, КС 15-9 — кольцо внутренним диаметром 1,5 м и высотой 0,9 м. Обозначения вроде КС 7-0,1 выбиваются из логики только на первый взгляд: это кольцо диаметром 700 мм высотой 0,1 м, то есть доборный элемент на 100 мм для точной подгонки горловины по высоте.
К марке иногда добавляют «ч» — кольцо с четвертью, у которого торцы имеют замковую выборку. Такой стык работает точнее и герметичнее, и заменять его обычным кольцом в канализационном колодце не стоит.
Фундаментные блоки: ФБС 24-4-6
Блоки стен подвалов маркируют по ГОСТ 13579-2018:
- ФБС — фундаментный блок сплошной. Есть также ФБВ (с вырезом для коммуникаций) и ФБП (пустотный).
- 24 — длина в дециметрах, фактически 2380 мм (округление в большую сторону).
- 4 — ширина в дециметрах: 400 мм.
- 6 — высота в дециметрах: 580 мм.
Здесь округление особенно заметно: и длина, и высота в реальности на 20 мм меньше «круглых» значений, потому что в размер заложен растворный шов. При расчёте длины ленты это надо учитывать, иначе на длинном участке набегает лишний блок.
Плиты перекрытия и дорожные плиты
У многопустотных плит ПК 60-12-8 первое число — длина в дециметрах (5980 мм), второе — ширина (1190 мм), третье — расчётная нагрузка в сотнях килограммов на квадратный метр, то есть 800 кгс/м2. У плит серии ПБ логика та же, отличается технология изготовления и возможность резать плиту по длине.
Дорожные плиты по ГОСТ 21924 маркируются как 1П30.18-30: тип армирования (1П — напрягаемая арматура, 2П — ненапрягаемая), длина 30 дм, ширина 18 дм и расчётная нагрузка. Сводка для быстрого чтения:
| Марка | Изделие | Что зашифровано |
|---|---|---|
| С 90.30-8 | Свая забивная | Длина 9000 мм, сечение 300x300 мм, типоразмер армирования 8 |
| КС 15-9 | Кольцо колодца | Внутренний диаметр 1500 мм, высота 900 мм |
| ФБС 24-4-6 | Блок стен подвала | 2380x400x580 мм |
| ПК 60-12-8 | Плита перекрытия | Длина 5980 мм, ширина 1190 мм, нагрузка 800 кгс/м2 |
| 1П30.18-30 | Дорожная плита | Напрягаемая арматура, 3000x1750 мм, нагрузка 30 |
| ПАГ-14 | Аэродромная плита | Толщина 140 мм, размеры 6000x2000 мм |
Что маркировка не показывает
Марка описывает геометрию и несущую способность, но молчит о свойствах бетона. Класс прочности, морозостойкость и водонепроницаемость указывают отдельно — в паспорте партии и в описании изделия. Для конструкций под открытым небом это принципиально: дорожная плита с морозостойкостью F150 и та же плита с F200 маркируются одинаково, а служат по-разному.
Ещё один момент — исполнение по ГОСТу и по техническим условиям завода. Изделия «по ТУ» дешевле и часто отличаются армированием или классом бетона, при этом их марка выглядит привычно. Поэтому при сверке счёта смотрят не только на марку, но и на приписку ГОСТ или ТУ, а при ответственных работах запрашивают паспорт.
Часто задаваемые вопросы
Почему размеры в марке не совпадают с фактическими?
Размеры в марке округляют до целых дециметров, а фактический габарит меньше на величину монтажного шва. ФБС 24-4-6 имеет длину 2380 мм, а не 2400, дорожная плита 30.18 — ширину 1750 мм, а не 1800. Это заложено в стандарты и одинаково у всех производителей: при раскладке считают по фактическим размерам из таблицы, а марку используют для подбора.
Что означает последняя цифра в марке сваи?
Это номер типоразмера по армированию, а не длина или сечение. Чем больше цифра, тем мощнее рабочая арматура и выше расчётная нагрузка на сваю. Сваи С 90.30-6 и С 90.30-8 имеют одинаковые габариты, но разную несущую способность, поэтому заменять одну другой без пересчёта проекта нельзя.
Чем кольцо с четвертью отличается от обычного?
У кольца с четвертью торцы выполнены с замковой выборкой: верхнее кольцо садится в паз нижнего. Такой стык точнее центрируется и лучше держит герметичность, поэтому его применяют в канализационных и водопроводных колодцах. Обычные кольца стыкуются плоскими торцами по раствору и чаще используются в дренажных и смотровых колодцах.
Можно ли по марке понять, из какого бетона изделие?
Нет, класс бетона, морозостойкость и водонепроницаемость в марку не входят — их указывают в паспорте качества на партию и в характеристиках изделия. Два изделия с одинаковой маркой могут быть выпущены по ГОСТу и по заводским ТУ с разным армированием и классом бетона. Для ответственных конструкций эти данные запрашивают отдельно.
Заключение
Маркировка ЖБИ подчиняется простой логике: буквы задают тип изделия, цифры — габариты в дециметрах и характеристику по нагрузке или армированию. Зная схему, легко проверить спецификацию, сверить счёт и не принять на объекте изделие с меньшей несущей способностью. Помнить стоит о двух вещах: размеры в марке округлены и фактический габарит обычно меньше, а свойства бетона в марку не входят и берутся из паспорта партии. Завод «АртСтройИнвест» выпускает железобетон по действующим ГОСТам, даёт паспорт на партию и помогает подобрать марку под проект с доставкой по Москве и Московской области.
